快充电源老化柜
- 详细介绍
快充老化台车主要功能和特点
1适用于手机充电器、快充充电器、适配器等电源产品的老化
2该老化柜选用电脑操作界面
3可实时监控被老化产品状况，准确筛选出老化不良品
4每个被测产品均配置报警指示灯，台车面板和电脑监控界面双指示
5电脑/触摸屏界面可实时查看电压电流数据
6程式设置老化参数，可数字化批量设置
7采用3模式设计，恒流模式（CC）、恒压模式（CV）、CR模式、CP模式
8支持快充电源老化：PD/QC/MTK/FCP，自由切换模式
9老化数据可自动记录存储，生产Excel文档报表，数据可供分析使用
10可设定产品老化时间，结束老化后自动切断电源.
11可任意设置产品AC输入通断电冲击次数及时间
12设备本体安装有脚轮，规定脚杯，移动方便灵活
13老化柜采用铝合金门窗+钢化玻璃门，轻便安全
14电子负载组件为本公司自行设计，维护方便快捷
15可选配AC输入电压切换，Z多支持6种电压自动切换
老化台车基本参数
| 序号 | 项目名称 | 规格参数 | |||
| 1 | 老化台车型号 | E8500DC240 | |||
| 2 | 老化设备外形 | C型-敞开型 | |||
| 3 | 机柜材质/颜色 | 钣金烤漆/电脑灰色 | |||
| 4 | 固定方式 | 脚轮+脚杯 | |||
| 5 | 测试产品位数 | 240 | |||
| 6 | 层数 | 6层 | |||
| 7 | 配置模组型号 | EL8C050D | |||
| 8 | 测试产品Z大功率 | 50W | |||
| 9 | 测试电压范围 | 2-50VDC | |||
| 10 | 测试电流范围 | 0.05A~5A | |||
| 11 | 模组通道数 | 8个隔离通道 | |||
| 12 | 输入电压 | 低电压量程1-50V | |||
| 量程1~50V | |||||
| 解析度 | 0.0075V | ||||
| 精度 | ±（1%+0.05%FS) | ||||
| 13 | Z小工作电压 | 1V@0.01~5A | |||
| 14 | Z小工作电流 | 2V@0.01~5A | |||
| 15 | CC工作模式 | 解析度 | 1mA | ||
| 精度 | ±（1%+0.05%FS) | ||||
| 16 | CV工作模式 | 量程1~50V | |||
| 解析度 | 0.0075V | ||||
| 精度 | ±（1%+0.05%FS) | ||||
| 17 | CR工作模式 | 量程0.1Ω~15KΩV | |||
| 解析度 | 12Bits | ||||
| 18 | CP工作模式 | 量程1~50W | |||
| 19 | MTK工作模式 | 支持MTK快充 | |||
| 20 | QC2.0工作模式 | 支持QC2.0快充 | |||
| 21 | QC3.0工作模式 | 支持QC3.0快充 | |||
| 22 | FCP(华为）工作模式 | 支持FCP快充 | |||
| 23 | PD2.0工作模式 | 可以电脑程控5V/9V/12V/15V/20V输出 | |||
| 24 | 配置负载数量 | 30个 | |||
| 25 | 操作控制界面 | 电脑 | |||
| 26 | 通讯端口 | RS485 | |||
| 27 | 台车IO面板指示灯 | LED报警指示 | |||
| 28 | 设备供电 | AC 200V-240V 50HZ | |||
| 29 | 产品供电输入 | 三相五线制 | |||
| 30 | 输入ON/OFF | 有 | |||
| 31 | AC输入电压切换 | 选配 | |||
| 32 | 辅助加热 | 无 | |||
| 33 | 恒定温度 | 无 | |||
| 34 | 重量（KG) | 180 | |||
| 35 | 台车尺寸(mm) | L2000*W700*H1860 | |||
| 36 | 工作环境温度 | -20--45度 | |||
| 37 | 工作相对温度 | 10%--90% 无凝结 | |||

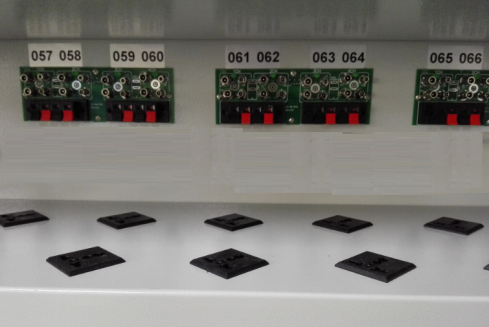

AC输入端口配置（客户可自定义）
1AC输入配置:万能插座1组。
2产品操作区宽度250mm

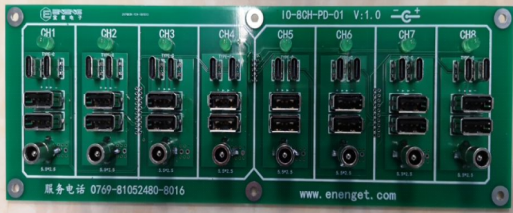

DC输出端口配置（客户可自定义）
配置：5521铜头*1个
TYPE-C*2个
USB母座*2个
