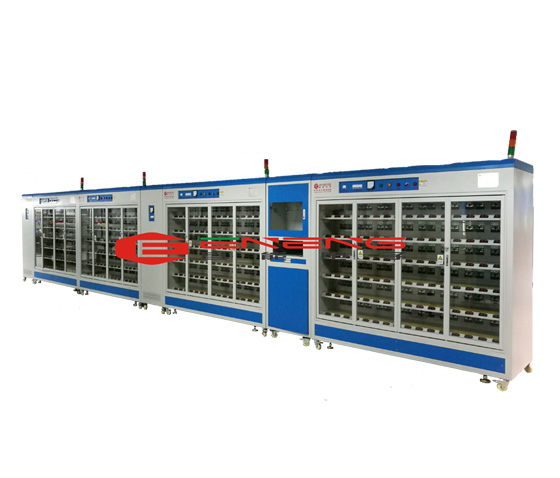

恒温电源老化车组合柜
- 详细介绍
一.老化房概况:
老化房是针对高性能电子产品(如:机算机整机,显示器,终端机,车用电子产品,电源供应器,主机板、监视器、交换式充电器,电源等)仿真出一种高温、恶劣环境测试的设备,是提高产品稳定性、可靠性的重要试验设备、是各生产企业提高产品质量和竞争性的重要生产流程,老化房工作室内处于无尘状态。老化房工作室为高温彩钢板结构。工作室内温度由温控仪自动控制,并有自动恒温及时间控制装置,并附设有超温自动停电及报警电路,控制可靠,使用安全。满足电子液晶显示、LCD、CMOS、IC等生产及科研部门中净化老化的要求。该设备广泛应用于电源电子、电脑、通讯等领域。
此设备外框架构采用双面彩钢保温库板组合而成,根据不同的要求配置本体系统、主电系统、控制系统、加热系统、温度控制系统、进排风系统、加热系统、时间控制系统、测试负载等,通过此测试程序可检查出不良品或不良件,是客户迅速找出问题、解决问题提供有效手段,充分提高客户生产效率和产品品质。
由于老化房的性能及环境必须保证产品所需要的温度、电源质量、负载量、工作时间及操作人员的安全、习惯等要求,所以,一套合格的高温烘干设备,应该是一套安全可靠,高效节能、功能齐全和具有可扩充性的设备。
二.老化房工作原理:
高温老化房采用50MM厚高温彩钢板制作,并用半圆铝材包边处理,前面安装多扇推拉可视门,老化房内部安装电加热系统与循环风机,风向一端进一端出构成循环,电箱安装在可视门旁边,可设定老化时间或老化温度,主体运行功能如下:当房间温度低于设定温度时,电加热器开始工作,运风风机将热风通过管道输送到房间里,此时温度持续不断的增高,当达到设定温度时,加热系统停止工作,此时温度还将会慢慢持续上升,当上升到第二点温度时,排风机开启排出热风,同时电动风门打开吸入凉风,在房间内进行中各,使老化柜体内温度下降,当下降到设定的温度时,电加热器又开始工作,形成一个周期,就这样周而复始的循环工作,达到产品高温老化的目的。
三.主要技术参数:
1.温度范围:室温~ +40℃;
2.温度波动:±3℃;
3.温度偏差:±5℃;
4.升温速度:≥3℃/min;(全程平均)
5.老化柜外形尺寸:按客户要求
6.运行方式:温度可调,恒定运行
四.恒温老化房的特性:
1.平衡调温控制系统,以PID方式控制SSR,使系统之加热等于热损耗量,故能长期稳定使用.
2.自整定PID闭环控制,自动加热调整系统,升降温速度快速、平稳、均匀,为使用者节约宝贵时间.
3.精准控制、SSR控制让老化柜内温度更均匀;手动、自动、多功能排气控制方式,确保及时准确更换老化柜内空气保证老化柜安全运行。
4.老化时间、温度自由设定,实时显示各设备运行状态;显示系统当前警报信息;超温声光报警,无风或风机故障停电保护;老化状态三色指示。
五.电控及安全设计:
1、电控设计参照《低压配电设计规范》GB50054-95,《供配电设计规范》GB50052-95,《电气装置安装工程接地装置施工及验收规范》GB50169-92,使电控设计标准化。
2、采用三相五线制(带地线)配线,合理分配主电供电,避免偏相或接地问题引发事故。
3、控制系统集成化功能设计,设计功能有老化所需时间、温度、各类操作可直接在电柜面板上操作。可自由设定老化总时间、老化温度等,老化时间到自动切断所有供电电源,同时黄色警示灯亮起,告知老化完毕。
4、老化过程可全自动控制或手动控制,让操作自动化、简单化。
5、产品超温保护控制,在温度超过产品老化温度上限时,自动切断加热器供电,以保护产品过温老化,影响其性能;当温度下降到正常设定温度后自动恢复加热器供电。
6、加热器PID温控模块控制。采用SSR配套使用,温度到达设定温度后,根据需要自动无级调节加热器功率大小,器件无机械损耗且室内温度稳定性高。
7、具有多重保护功能,安全可靠。
8、电加热发热管防干烧,风机故障或风管内温度过高时自动切断加热器供电电源。
9、电加热与风机联动设计,风机未能启动时加热器无法单独启动。
10、加热器防超高温设计。固态继电器SSR无触点输出关断,无机械动作、损耗,杜绝一切意外。
11、加热器连接采用耐高温线材,200℃不燃烧。
12、库体采用难燃保温材料,保温性能好,安全系数高。
六.风力、加热系统
1、整个老化柜的风道结构均采用平面运风的方式,使温度的均匀性的获得变得容易。
2、匀风系统:采用特别设计的平面热风运风,底部回风、侧面出风的循环概念。在保证热风均匀的情况下,可以达到很高的控制精度,完全满足老化试验室的温度测试要求,此类风道设计方案已经得到市场的认可。
3、由于本老化柜设计的运风系统采用独立特殊风道,避免了热风管道的长时间的散热,使热风完全在老化房内部流动,Z大限度的节省热源。
4、风力分为系统主要由循环风系统排风系统构成,当温度超过设定温度上限时,由进风百叶吸入凉风进行与热风中和,达到恒温的目的。
5、循环风系统采用风道与风机相结合设计概念,循环风机不停地给房间空气做对流循环运动;保证室内温度的均匀性。
